| 产品特性：手操器 | 是否进口：否 | 产地：JAPAN |
| 品牌：JINNOU | 型号：JIB-10A | 驱动能源：电动执行器 |
| 订货号：0028 | 加工定制：否 | 货号：0028 |
| 产品用途：手动操作器 | 是否跨境货源：否 |

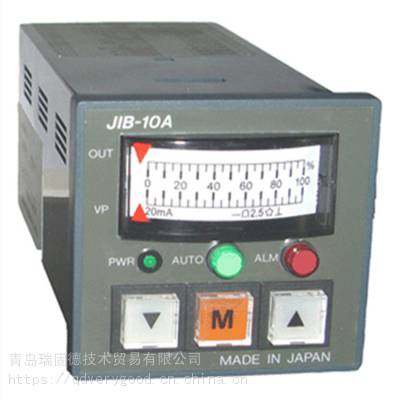

JIB-10A/B是高性能电动（A）、模拟（B）手动操作器。可作为各种智能调节器及DCS系统的后备手动操作器使用，完成对各种执行机构的直接操作和阀位跟踪，实现自动/手动状态之间无平衡、无扰动切换，为系统的起停、故障处理提供方便。
JIB-10B同样具有系统保护功能：手操器运行在自动状态，当输入信号断线或上位机停机时，可以实现：（1）保持阀位状态；（2）手操器报警灯和保护器报警红灯亮的同时，无扰动切换到手动运行模式。
JIB-10A/B手动操作器技术参数 | ||||
JIB-10A手动操作器 | JIB-10B手动操作器 | |||
主 信 号 输 入 | 4-20mA（输入电阻10Ω） | 主 信 号 输 入 | 4-20mA（输入电阻250Ω） | |
1-5V（输入电阻10MΩ） | ||||
阀位输入 | 4-20mA（输入电阻250Ω） | 主输出 | 4-20mA（负载电阻≤500Ω） | |
跟踪输出 | DC1-5V | 1-5V（负载电阻≥10KΩ） | ||
阀位输入 | 4-20mA（输入阻抗250Ω） | |||
主 输 出 触点容量 | AC 250V 8A（阻性负载） | 跟踪输出 | 4-20mA（负载电阻≤500Ω） | |
4A（感性负载） | 1-5V（负载电阻≥10KΩ） | |||
选择扩张版后： | 状态输入 | 遥控投自动：ON投自动，OFF无关 | ||
AC250V 16A（阻性负载） | 遥控投手动：OFF投手动，ON无关 | |||
8A（感性负载） | 故障投手动：ON投手动，OFF无关 | |||
状态输入 | 遥控投自动：ON投自动，OFF无关 | 状态输出 | A/M状态：OFF自动，ON手动（可切换） | |
遥控投手动：OFF投手动，ON无关 | 无电压接点输出，触点容量 30V / 0.1A | |||
故障投手动：ON投手动，OFF无关 | 指示精度 | ±2.5％FS | ||
状态输出 | A/M状态：OFF自动，ON手动（可切换） | 跟踪精度 | ±0.4％FS | |
无电压接点输出，触点容量 30V / 0.1A | 输出保持 | 4小时变化<2％ | ||
指示精度 | ±2.5％FS | 输出速度 | 快速：10秒 全程 | |
跟踪精度 | ±0.4％FS | 慢速：100秒 全程 | ||
环境温度 | 0-50℃ | 环境温度 | 0-50℃ | |
相对湿度 | <85％（无腐蚀气体，不结霜） | 相对湿度 | <85％（无腐蚀气体，不结霜） | |
振 动 | 频率 25Hz， 振幅 0.1mm | 振 动 | 频率 25Hz， 振幅 0.1mm | |
供电电压 | AC220V±10％ 50HZ 3.2W | 供电电压 | AC220V±10％50HZ 3.2W（可选DC24V） | |
外形尺寸 | 72*72*166（mm） 不包括凸部 | 外形尺寸 | 72*72*166（mm） 不包括凸部 | |
开孔尺寸 | 67*67（mm） | 开孔尺寸 | 67*67（mm） | |
重 量 | 包括安装架 约750g | 重 量 | 包括安装架 约750g | |
